Кухонный остров с варочной панелью и мойкой в КП «Княжье Озеро»: инженерный чек-лист до бетона

Кухонный остров с мойкой и варочной панелью - самый желанный, но и самый капризный элемент премиальной кухни. В коттедже в КП «Княжье Озеро» он перестаёт быть просто столом и превращается в полноценный инженерный узел: сюда нужно завести холодную и горячую воду, канализацию, электрику 380 В для плиты и отдельный воздуховод для вытяжки. Ошибка на этом этапе стоит дорого: переделка стяжки и штроб после чистовой отделки - это месяцы простоя и сотни тысяч рублей. Рассказываем, как спроектировать и проверить коммуникации острова до того, как строители зальют бетон.

В домах КП «Княжье Озеро» перекрытия часто монолитные, что даёт свободу для прокладки коммуникаций в стяжке. Однако до начала работ важно зафиксировать проектное решение: будет ли остров стационарным или мобильным, какая техника планируется, и как это повлияет на точки подключения.

Нередко заказчики стремятся сэкономить на инженерии, но именно скрытые работы сложнее всего переделать. Поэтому мы рекомендуем закладывать резервные гильзы и дополнительные выводы - это дешевле, чем потом штробить плиту перекрытия.

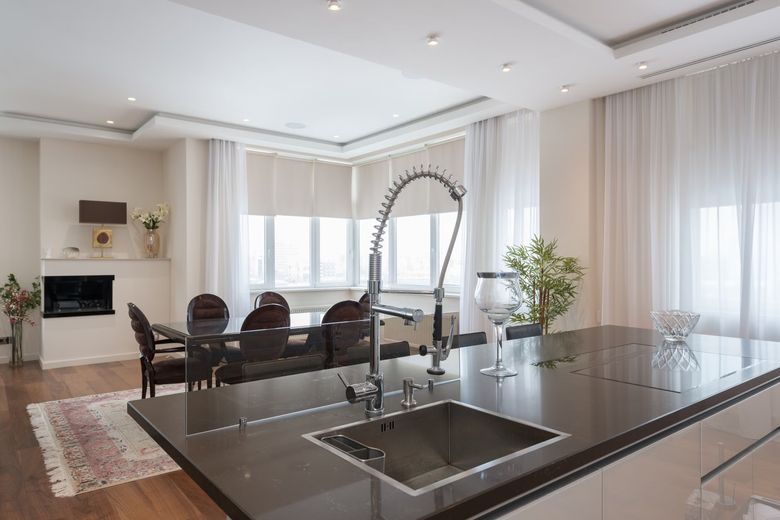

Что нужно решить до заливки стяжки: три ключевых вопроса

Первый вопрос - планировочный: где именно встанет остров относительно несущих стен и существующих стояков. Второй - технологический: как провести канализацию с нужным уклоном, если остров стоит в центре помещения, а не у стены. Третий - вентиляционный: куда вывести воздуховод от вытяжки, чтобы он не портил фасад и не создавал шум. В домах КП «Княжье Озеро» часто встречаются панорамные окна и высокие потолки, поэтому трассы коммуникаций приходится прокладывать в перекрытии или в специально спроектированных коробах.

Начинать нужно не с выбора плиты, а с плана BIM-модели или хотя бы подробного чертежа, где отмечены все точки подключения. Если остров будет стоять на расстоянии более 3-4 метров от стояка, подвод воды и канализации потребует насоса или увеличения диаметра труб. Это напрямую влияет на бюджет и на высоту чистового пола.

Первый вопрос - тип плиты: электрическая или газовая. В Княжьем Озере магистральный газ есть не во всех домах, поэтому часто выбирают электрические панели, что упрощает подвод коммуникаций. Второй - глубина мойки и наличие измельчителя отходов: это влияет на диаметр канализации и уклон. Третий - конструкция вытяжки: островная или встроенная в потолок, от этого зависит сечение воздуховода.

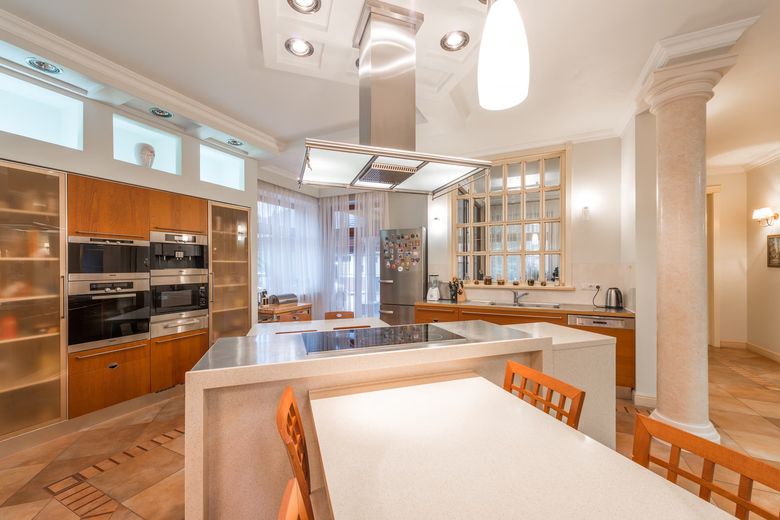

Подвод воды к острову: схемы и нормативы

Для мойки на острове нужны две линии: холодная и горячая вода. В идеале - отдельные стояки от коллектора, а не врезка в ближайшую трубу. В домах в Княжьем Озере, где санузлы часто расположены на разных этажах, коллекторная разводка позволяет отключить только остров при ремонте, не перекрывая весь дом.

Минимальный диаметр трубы для подводки к смесителю - 16 мм для металлопластика или сшитого полиэтилена. Если расстояние от коллектора до острова превышает 10 метров, стоит увеличить диаметр до 20 мм, чтобы сохранить напор. Обязательно предусмотрите отдельные краны на острове - это сэкономит вам нервы при замене смесителя.

Для водоснабжения острова используйте металлопластиковые трубы или сшитый полиэтилен - они гибкие и не требуют сварки. Подвод холодной и горячей воды лучше выполнять отдельными линиями от коллектора, чтобы можно было перекрыть только остров. Обязательно установите шаровые краны на подводках перед островом - это упростит обслуживание.

Норматив по уклону для водопровода не критичен, но важно избегать резких перегибов. Трассы прокладывайте в гофрированных гильзах, чтобы при необходимости заменить трубу без вскрытия стяжки.

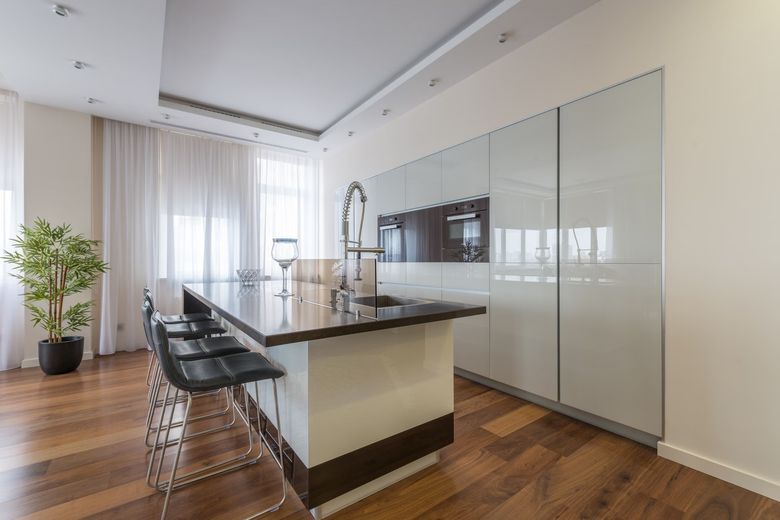

Канализация: как сделать уклон, если остров в центре кухни?

Самая частая ошибка - попытка подключить мойку на острове к ближайшему стояку без пересчёта уклона. Для трубы диаметром 50 мм уклон должен составлять 3 см на метр, для 110 мм - 2 см на метр. Если остров стоит в 4 метрах от стояка, перепад высот составит 12 см - это нужно заложить в стяжку или в короб.

Если перепад сделать невозможно (например, мешает порог или перепад уровней пола), используйте принудительную канализацию - сололифт. Это компактный насос, который ставится под мойкой и измельчает стоки. В премиальных проектах сололифт - не признак бедности, а осознанное решение, когда остров стоит далеко от стояка. Однако помните: насосу нужно электричество и регулярное обслуживание.

Для канализации к острову используйте трубы диаметром 50 мм, а если планируется посудомоечная машина или измельчитель - лучше 110 мм. Уклон должен составлять 2-3 см на метр, но при большой длине трассы (более 3 метров) потребуется принудительная канализация с насосом. В Княжьем Озере часто применяют сололифт - это компактное решение, но оно требует отдельной розетки и доступа для обслуживания.

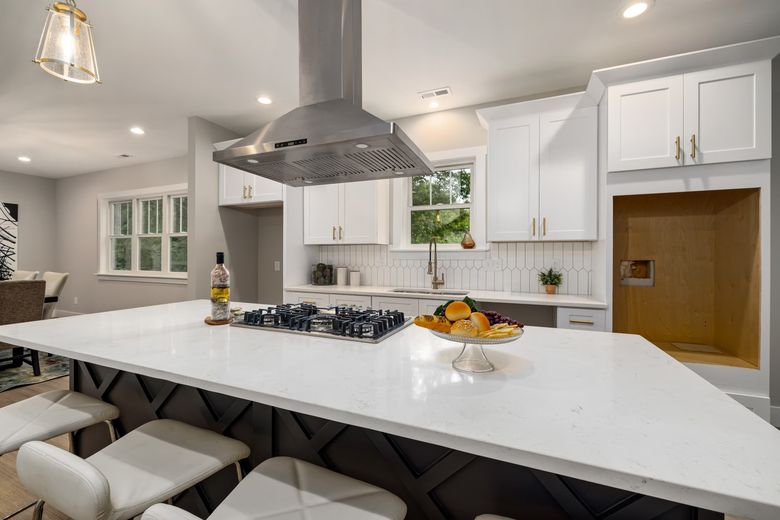

Вентиляция и вытяжка: как не задушить кухню

Для варочной панели на острове нужна вытяжка производительностью не менее 600-800 м³/час, а для мощных индукционных плит - до 1000 м³/час. Воздуховод должен быть жёстким, а не гофрированным, и иметь минимальное количество поворотов. Каждый поворот на 90 градусов снижает эффективность на 10-15%. Полезный контекст - «Летняя кухня на террасе в КП «Ла Резиденс»: инженерный разбор оборудования и коммуникаций».

В домах КП «Княжье Озеро» вытяжку часто выводят через стену на улицу, а не в общий вентканал. Это правильное решение для загородного дома, но нужно учесть обратный клапан и утепление участка трубы, проходящего через холодную стену. Если вытяжка идёт в общий канал, проверьте его сечение - для островной вытяжки нужно минимум 150 мм в диаметре. Подробнее - в материале «Подвод коммуникаций к кухонному острову с мойкой и варочной панелью: инженерия, согласования и риски на примере ЖК «Дом Дау»».

Для островной вытяжки важно рассчитать сечение воздуховода: для производительности до 600 м³/ч достаточно 150 мм, для более мощных - 200 мм. Используйте жёсткие оцинкованные короба, а не гофру - они менее шумные и эффективнее. Если воздуховод идёт через перекрытие, обязательно утеплите его, чтобы избежать конденсата.

Электрика: 380 В для плиты и розетки на острове

Электрическая варочная панель на острове - это отдельная линия от щитка с автоматом на 32-40 А. Если плита мощнее 7 кВт, нужна трёхфазная сеть 380 В - в загородных домах это стандарт, но в некоторых коттеджах КП «Княжье Озеро» заведено только 220 В. Проверьте вводной автомат и сечение кабеля до начала работ.

На самом острове предусмотрите не только розетки для техники, но и скрытые розетки в торце для зарядки гаджетов. Учтите, что все розетки на острове должны быть с защитой от влаги (IP44), если они находятся в зоне мойки. Кабель для плиты - медный, сечением не менее 6 мм², в гофре или в трубе ПНД.

Для электрической варочной панели мощностью более 7 кВт требуется трёхфазная линия 380 В. Заранее уточните в управляющей компании КП, есть ли техническая возможность выделить такую мощность. На острове также предусмотрите блок розеток для мелкой техники, но они должны быть на отдельной группе с УЗО. Все кабели прокладывайте в гофре или ПНД-трубе, с запасом длины для подключения.

Сколько стоит подвести коммуникации к острову в Княжьем Озере?

Бюджет на инженерную часть острова складывается из материалов и работы. Подвод воды и канализации на 3-4 метра от стояка обойдётся в 40-70 тысяч рублей, включая трубы, фитинги и работу. Отдельная линия электрики для плиты - ещё 15-25 тысяч. Воздуховод для вытяжки с клапаном и утеплением - 20-35 тысяч. Итого: 75-130 тысяч рублей - это разумная смета без учёта стоимости самого острова и техники.

Если остров стоит далеко от стояков и требуется сололифт, добавьте к смете 30-60 тысяч за насос и его монтаж. Если нужно тянуть трубы через перекрытие - добавьте 20-30% к стоимости работ. Точную цифру назовёт инженер после выезда на объект, но закладывайте запас в 15% на непредвиденные расходы.

Стоимость подвода коммуникаций к острову в Княжьем Озере зависит от удалённости стояков и сложности работ. В среднем, водоснабжение и канализация обойдутся в 80-120 тысяч рублей, электрика - 50-80 тысяч, вентиляция - 30-60 тысяч. Но точную смету можно составить только после выезда инженера на объект.

Как проверить качество скрытых работ до чистовой отделки?

До заливки стяжки и закрытия коробов обязательно проведите приёмку. Проверьте, что уклоны канализации выдержаны, трубы закреплены хомутами с шагом не более 50 см, а все соединения опрессованы. Попросите строителей сделать фотофиксацию каждого узла - это пригодится, если через год что-то потечёт.

Практический совет: при приёмке инженерных сетей в премиальных домах, включая КП «Княжье Озеро», студия рекомендует клиентам составлять акт скрытых работ с подписью прораба и схемой фактической прокладки труб. Этот документ - ваша страховка при гарантийном ремонте: он фиксирует, что именно и где проложено, и исключает споры о том, кто виноват в протечке.

До заливки стяжки обязательно проведите опрессовку водопровода давлением 8-10 бар в течение 2 часов. Для канализации залейте воду в стояк и проверьте герметичность соединений. Сфотографируйте все трассы с рулеткой для привязки к стенам - это поможет при монтаже мебели.

Типовые ошибки при монтаже коммуникаций острова

Каждая из этих ошибок - не просто неприятность, а потеря денег и времени. Например, замена гофры на жёсткий воздуховод после чистовой отделки потребует разборки потолка или короба. Поэтому так важна приёмка на этапе скрытых работ.

Частая ошибка - забыть сделать ревизионный люк для доступа к кранам и соединениям. Также нередко экономят на гильзах, что приводит к повреждению труб при заливке. И ещё: не размещайте электрические розетки ближе 60 см от мойки - это нарушение ПУЭ.
